工作原理?

由空壓機出來的壓縮空氣，首先在換熱器中與干燥過的低溫壓縮空氣進行熱交換，降低溫度，然后進入蒸發器被進一步降溫至2℃左右，在此露點，壓縮空氣中的大部分水已成液態被排出，將含水量極少的壓縮空氣進入吸附塔內，進一步干燥除水，最后低溫的干燥壓縮空氣進入換熱器，冷卻高溫濕空氣，同時本身溫度也升高，可防止壓縮空氣輸送管路外壁結露，經升溫后的壓縮空氣中取一小部分用作吸附劑的再生，提高再生效率，降低能耗。

利用冷媒與壓縮空氣進行熱交換，把壓縮空氣溫度降到2～10℃范圍的露點溫度，使壓縮空氣中含水量趨于超飽和的狀態，從而除去壓縮空氣中的水分（水蒸氣成分）。

當壓縮空氣的壓力高、溫度低、環境溫度低、且處理空氣量小時，則可得到低壓力露點。大氣壓露點只能達到－17℃。

冷干機的各主要部件的作用：

1、制冷壓縮機

制冷壓縮機是制冷系統的心臟，目前大多數壓縮機采用全密封往復式壓縮機。把制冷劑從低壓提升為高壓，并使制冷劑不斷循環流動，從而使系統不斷將內部熱量排放到高于系統溫度的環境中。

2、冷凝器

冷凝器的作用是將冷媒壓縮機排出的高壓、過熱冷媒蒸氣冷卻成為液態制冷劑，其熱量被冷卻水帶走。使制冷過程得以連續不斷進行。

3、蒸發器

蒸發器是冷干機的主要換熱部件，壓縮空氣在蒸發器中被強制冷卻，其中大部分水蒸氣冷卻而凝結成液態水排出機外，從而使壓縮空氣得到干燥。低壓冷媒液體，在蒸發器里發生相變變成為低壓冷媒蒸汽，在相變過程中吸收周圍熱量，從而使壓縮空氣降溫。

4、熱力膨脹閥（毛細管）

熱力膨脹閥（毛細管）是制冷系統的節流機構。在冷干機中，蒸發器制冷劑的供給及其調節者是通過節流機構來實現的。節流機構使制冷從高溫高壓液體進入蒸發器。

5、換熱器

絕大多數冷干機具有換熱器，換熱器是一種空氣與空氣進行熱交換的換熱器，一般為列管式換熱器（也稱管殼式換熱器）。換熱器在冷干機里的主要作用是“回收”被蒸發器冷卻后壓縮空氣所攜帶的冷量，并用這部分冷量來冷卻攜帶大量水蒸氣的較高溫度的壓縮空氣（即從空壓機排出，經過空壓機自帶的后部冷卻器冷卻、再經過氣水分離的溫度一般在40℃以上的飽和壓縮空氣），從而減輕了冷干機制冷系統的熱負荷，達到節約能源的目的。另一方面，低溫壓縮空氣在換熱器里溫度得到回升，使輸送壓縮空氣的管道外壁不致因溫度低于環境溫度而出現的“結露”現象。此外，壓縮空氣溫度升高后，降低了干燥后壓縮空氣的相對濕度（一般小于20％），對防止金屬的銹蝕有利。有些用戶（如與空分設備配套）需要含水量低而且溫度也低的壓縮空氣，這時冷干機就不再設置換熱器了。由于不設置換熱器，冷空氣的冷量得不到回收利用，蒸發器熱負荷會增加很多。在這種情況下，不僅需要加大制冷壓縮機的功率來進行能量補償，而且整個制冷系統的其它部件（蒸發器、冷凝器及節流元器件）都需要相應增大。從能量回收角度講，我們總希望冷干機排氣溫度越高越好（排氣溫度高，說明能量回收多），最好進出口沒有溫差。但實際上是達不到這一點的，在空氣進口溫度為45℃以下時，冷干機進、出氣溫相差15℃以上的情況并不鮮見。?

壓縮空氣流程：

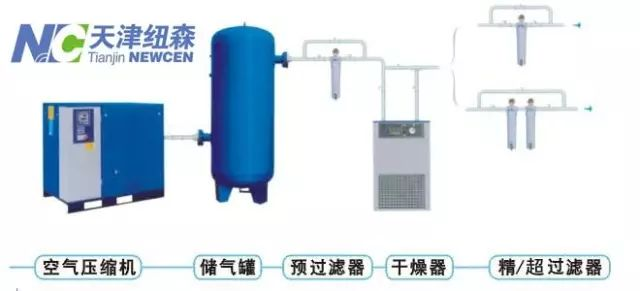

壓縮空氣→機械過濾器→換熱器（放出熱量）→蒸發器→氣液分離器→換熱器（吸收熱量）→出口機械過濾器→儲氣罐

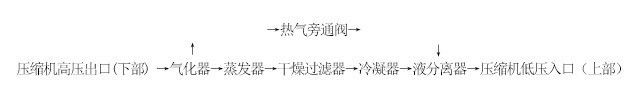

制冷劑流程：

維護及檢查：維持冷干機露點溫度在零度以上。

要降低壓縮空氣溫度，勢必制冷劑的蒸發溫度也降得很低。冷干機在冷卻壓縮空氣時，蒸發器內膽的翅片表面有一層膜狀冷凝水存在，如果由于蒸發溫度的降低使翅片表面溫度在零度以下，其表面冷凝水就可能結冰，這時：

A、由于蒸發器內膽翅片表面附著一層導熱系數小得多的冰，大大降低了換熱效率，壓縮空氣不能充分冷卻，同時由于吸收不到足夠的熱量，制冷劑蒸發溫度有進一步降低的可能，如此循環的結果，必將給制冷系統帶來許多不良后果（譬如產生“液壓縮”）；

B、由于蒸發器內膽翅片的間距不大，一旦翅片上結冰后會減少壓縮空氣的流通面積，嚴重時甚至會使氣路堵塞，即“冰堵”；總上所述，冷干機的壓縮露點溫度應在0℃以上，為了防止露點溫度過低，冷干機里設置了能量旁路保護（由旁通閥或氟路電磁閥來實現）。當露點溫度低于0℃時，旁路閥（或氟路電磁閥）自動打開（開度增大），將未經冷凝高溫高壓制冷劑蒸汽直接注人蒸發器的入口（或壓縮機入口的氣液分離罐），使露點溫度提升到0℃以上。

C、從系統能耗來講，蒸發溫度過低導致壓縮機制冷系數大幅下降，能耗增加。

檢查：

1、壓縮空氣進出口壓差不超過0.035Mpa；

2、蒸發壓力表0.4Mpa-0.5Mpa；

3、高壓壓力表1.2Mpa-1.6Mpa

4、經常觀察排水、排污系統

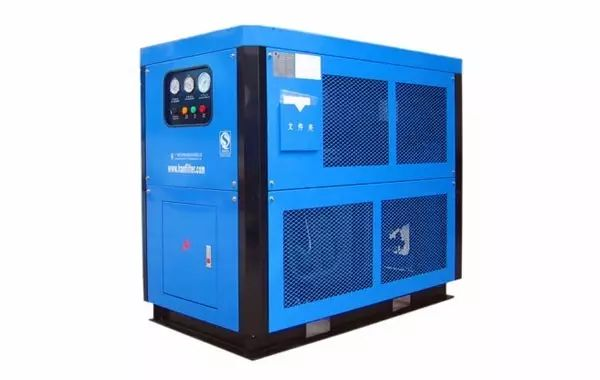

*圖片為漢粵冷干機、轉自漢粵官網

操作規程

1 ?開機前檢查

1.1管網系統所有閥門均處于正常待工作狀態；

1.2冷卻水閥門打開，水壓應在0.15—0.4Mpa之間，水溫在31?以下；

1.3儀表盤上冷媒高壓表、冷媒低壓表有指示，且基本相等；

1.4檢查電源電壓，不得超過額定值10%。

2?開機程序

2.1按下啟動按鈕，交流接觸器延遲3分鐘后啟動，冷媒壓縮機開始運轉；

2.2觀察儀表板，冷媒高壓表應緩慢上升至1.4Mpa左右，冷媒低壓表應緩慢下降至0.4Mpa左右；此時機器已進入正常工作狀態。

2.3在干燥機運轉3—5分鐘后，先緩慢打開入口空氣閥門，再按照加負載速率打開出口空氣閥門，直至滿負荷。

2.4檢查入、出口空氣壓力表是否正常（兩表讀數差0.03Mpa應屬正常）。

2.5檢查自動排水器排水是否正常；

2.6定時檢查干燥機工況，記錄空氣入、出口壓力，冷煤高、低壓力等。

3 關機程序；

3.1關出口空氣閥門；

3.2關入口空氣閥門；

3.3按下停止按鈕即可。

4?注意事項

4.1避免在無負載下長時間運轉。

4.2請勿連續啟動冷媒壓縮機，每小時啟停次數不得大于6次。

4.3為了保證供氣質量，務必遵守開機、停機順序。

4.3.1開機：讓干燥機運轉3—5分鐘后再開空壓機或進氣口閥門。

4.3.2關機：先關空壓機或出氣口閥門再關干燥機。

4.4管網中有跨接于干燥機進、出氣口的旁路閥，在運行時一定要將旁路閥關緊，避免未經處理的空氣進入下游用氣管網。

4.5空氣壓力不得超過0.95Mpa。

4.6入口空氣溫度不超過45度。

4.7冷卻水溫度不超過31度。

4.8在環境溫度低于2?時請不要開機。

4.9電控柜內時間繼電器設定不得少于3分鐘。

4.10一般操作只要控制“啟動”、“停止”按鈕即可

4.11風冷型冷干機冷卻風扇受壓力開關控制，冷干機在環境溫度較低工作時，風扇不轉屬正?，F(xiàn)象。隨著冷媒高壓增加風扇會自動啟動。
